几何/重合测试卡简介

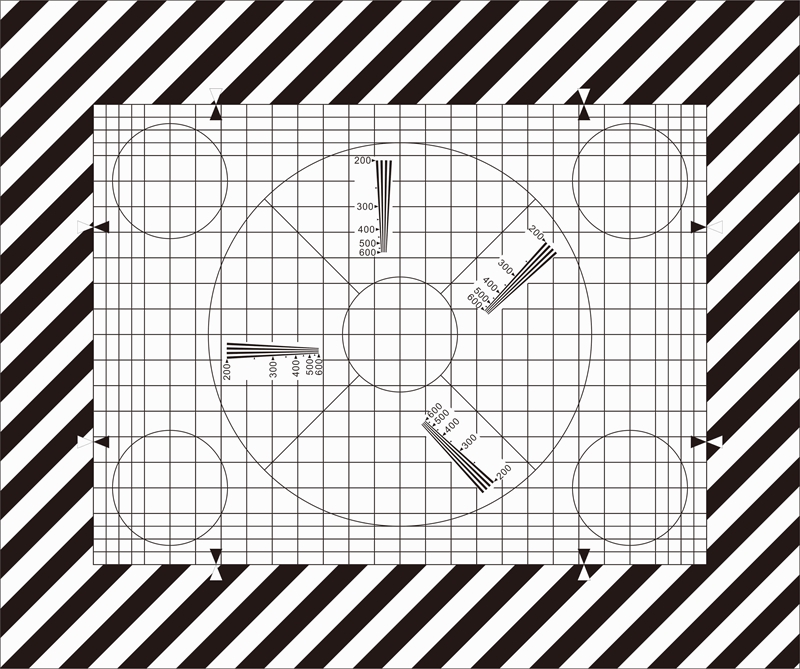

乐彩汇 几何/重合测试卡在条纹背景上有水平23个和垂直53个直线栅格。3个网格线从中间划分外围的3行网格。网格线的宽度是图像宽度的0.15%。大圆形线的直径为83是图像高度的1/3%，5个小圆形线的直径是图像高度的25%。

4分辨率锲被分布在大圆的0°、45°、90°和135°处，对应的2-10MHz信号频率（8 MHz和600线的标记结束）。

几何/重合测试卡应用

• 该测试卡专门为运营调整和控制TV摄像机而设计。
• 圆圈的线性扫描可以粗略的视觉评估。
• 网格线的作用是调整定位。
• 锲的作用是测试分辨率。
